КАТАЛОГ » Автоматика термостатирования » Клапаны термостатические для теплого пола » 18839 TERMICUS 7761T742004 Клапан трехходовой термостатический для теплого пола, DN32, +20...+50°С, Kvs 6,44 м3/час, с выносным термобаллоном

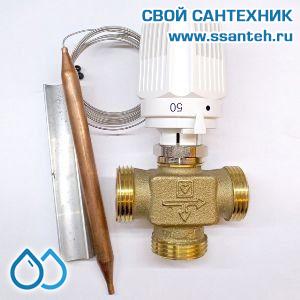

Клапан трехходовой термостатический смесительно-разделительный 7761T742004 Termicus

для систем отопления с выносным термобаллоном и ложементом для крепления к трубе в комплекте.

ПРИМЕНЕНИЕ

Трехходовый термостатический клапан 7761T742004 Termicus используется для поддержания температуры воды в системе теплого пола общей площадью до 200 квадратных метров. При нагреве выносного термобаллона термостатический элемент давит на шток клапана и открывает порт В-АВ (байпас). При снижении температуры термобаллона шток клапана поднимается, тем самым закрывая порт В-АВ и открывая порт А-АВ.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Монтаж должен осуществляться по направлению потока, который обозначен стрелками на корпусе клапана.
- Все модели клапана поставляются с синим защитным колпачком. Присоединения для труб в объем поставки не входят.
Защитный колпачок служит для защиты клапана на время транспортировки и промывки во время пуска системы. При замене защитного колпачка на термостатическую головку мы получаем термостат, без слива воды из системы.
- Ручная установка степени открытия клапана 2К с помощью защитного колпачка:
По окружности защитного колпачка, в рифленой области, нанесены две риски, соответственно маркировке "+" и "-".
1. Закрыть клапан, поворачивая защитный колпачок по часовой стрелке до упора.
2. Запомнить положение метки "+".
3. Поворачивая защитный колпачок против часовой стрелки, совместить метку "-" с меткой "+". Это положение соответствует степени открытия клапана 2К.
- Чтобы избежать образование отложений, шпиндель в верхней части клапана защищен вторым уплотнительным кольцом. В качестве уплотнения шпинделя служат два O-Ring уплотнения, которые находятся в латунной втулке. Втулку можно заменить во время эксплуатации системы. Уплотнительные кольца обеспечивают простоту в обслуживании и легкость хода шпинделя клапана.

ВНИМАНИЕ!

EPDM-уплотнения, под воздействием смазочных материалов на основе минеральных масел, разбухают и выходят из строя. В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.
