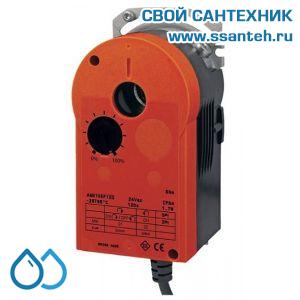

Привод электрический 1771225 Herz

2-х или 3-х позиционный вход управления.

ПРИМЕНЕНИЕ

Электропривод 1771225 Herz совместно c регулирущими клапанами серий 2137 и 2138 Herz применяется для контроля потоков теплоносителя в гелиосистемах, низкотемпературных системах отопления (смесительный клапан для теплых полов) и охлаждения (фэн койлы). Электропривод позволяет настроить характеристики пропускной способности клапана (линейная, пропорциональная или квадратичная). Для контроллеров с переключающим выходом (2-/3-позиционный). Шаговый двигатель с электронной активацией и отключением. Не требует обслуживания.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ


Электропитание, В(50Гц)		~230
Управляющий сигнал, В		~230
Кабель		1,2 м, 3х0,75мм2
Время отклика, мс		200
Время рабочего хода, сек		120
Угол поворота		95°
Стандарт защиты		IP 54 для EN60529
Класс изоляции		II для EN60730
Рабочая температура окружающей среды, °C		-20...+65
Относительная влажность		5...85%, Без конденсата
Уровень шума		<30dB (A)
Масса, кг		0,7

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Ход привода ограничен углом 90°.
- Когда напряжение подается по проводам на привод, регулирующий шток клапана перемещается в задаваемое положение
При подаче напряжения на блок управления шпиндель поворачивается в требуемое положение.
Направление вращения для трехпозиционного управления:
- При подаче напряжения на коричневый провод, адаптер шпинделя поворачивается по часовой стрелке.
- При подаче напряжения на черный провод адаптер шпинделя поворачивается против часовой стрелки.
Направление вращения для двухпозиционного управления:
Черный провод постоянно под напряжением.
- При подаче напряжения на коричневый провод адаптер шпинделя поворачивается по часовой стрелке.
- При отключении напряжения на коричневом проводе адаптер шпинделя поворачивается в направлении против часовой стрелки.
В конечных положениях (предельный упор или максимальный угол поворота) или в случае перегрузки срабатывает магнитная муфта. Сигнал позиционирования отключается электроникой через 3 минуты.
Ручная регулировка выполняется путем отсоединения редуктора с помощью
регулятора рядом с местом входа кабеля и одновременной вращением адаптера штока.
Верхняя часть корпуса с крышкой и индикатором содержит синхронный двигатель с конденсатором. Нижняя часть корпуса содержит не требующий технического обслуживания исполнительный механизм и ручку редуктора. Чтобы изменить направление вращения для трехпозиционного управления, коричневый и черный провода нужно поменять местами на колодках подключения. Приводы защищены от неправильного подключения.
